Nach Maß - L: 100 - 160 | B: 50 - 100
K: 17 - 90 | R: 197 - 360 (in cm)
GutHolz mit WärmeSchutz 4D nach Maß - Die bewährte Bodentreppe für alle Fälle.
Die 3-teilige Speichertreppe aus Holz überzeugt seit Jahrzehnten. Für Jahrzehnte.
Die saubere Verbindung zwischen Wangen und Stufen durch den klassischen Schwalbenschwanz hat sich seit Jahren bewährt. 9 cm tiefen Stufen sorgen für den sicheren Stand beim Begehen. Mehr Auftrittstiefe als die meisten anderen dreiteiligen Dachbodentreppen aus Holz.
Wellhöfer Bodentreppen entsprechen der DIN EN 14975 und der DIN 3191, sind Dauertest geprüft und bieten 15 Jahre Garantie.
Mit Erfahrung konsequent verbessert.
[BT] [MASS] L:100 L:110 L:111 L:120 L:122 L:130 L:140 L:144 | B:50 B:55 B:60 B:62 B:70 B:72 B:86 | R:200 R:210 R:220 R:230 R:240 R:250 R:260 R:270 R:280 R:290 R:300 R:310 R:320 R:330 R:340 R:350 R:360
Ihre Vorteile bei der Wellhöfer Bodentreppe GutHolz mit WärmeSchutz WS4D
- Bewährte dreiteilige Falttreppe aus Holz
- 9 cm tiefe Hartholz-Stufen
- Schwalbenschwanz-Verbindung zwischen Wangen und Stufen
- DIN-gerechter Stufenabstand ohne Stolperfallen oder Absägen
- Abriebfeste 2-Komponenten-Fußkappen für Standsicherheit und Bodenschutz
- Klimaklasse 3 stabilitätsgeprüft
- Mit WärmeSchutz WS4D (inkl. geprüftem Deckenanschluss-System)
- Bodentreppe luftdicht Klasse 4 bauteilgeprüft
- Kurzfristige und günstige Maßanfertigung möglich
Serienmäßige Vorteile bei Wellhöfer Dachbodentreppen
- 15 Jahre Herstellergarantie auf Funktion
- Futterkasten in MöbelQualität mit weißen Deckleisten auf Gehrung
- Komplettes Einbaumaterial im Lieferumfang enthalten
- Bauteilgeprüfte Wellhöfer-Qualität
- Geprüft schadstoffarm, QNG-ready und klimaneutral
- Kurzfristige und günstige Maßanfertigung möglich
Ausstattungsdetails
Einige der aufgeführten Ausstattungen sind optional erhältlich und werden entweder als Produktkonfiguration der Treppe oder als zusätzlicher Artikel ausgewählt.
WärmeSchutz - viel mehr als nur U-Wert!
Die Entscheidung für eine bestimmte Lukentreppe zum Dachboden fällt häufig aufgrund des U-Werts. Oft wird dabei nicht einmal beachtet, ob es sich dabei um einen unabhängig bauteilgeprüften oder herstellerberechneten U-Wert handelt. Unklare U-Werte und schwammige Behauptungen wie "Passivhaus-geeignet" machen den Vergleich unterschiedlicher Speichertreppen schwierig. Bei Wellhöfer Bodentreppen mit WärmeSchutz ist alles ganz klar: Prüfzeugnisse durch renomierte, unabhängige Institute belegen alle Werte und Aussagen.
Statt selbstberechneter Werte bietet der Wellhöfer WärmeSchutz U-Werte, die von unabhängigen Instituten im sogenannten Heizkasten-Verfahren für das gesamte Bauteil geprüft wurden (DIN EN ISO 12567). Die beste Dämmung bleibt wirkungslos, wenn Luft durch Fugen entweicht. Mit Klasse 4 (DIN EN 12207) sind die Bodentreppen so dicht wie Fenster. Im Differenzklima (unten warmfeuchte Wohnraumluft, oben kalter Dachraum) sind Lukentreppen in obersten Geschossdecken starken Temperatur- und Feuchtigkeitsschwankungen ausgesetzt. Da darf sich nichts verziehen. Die geprüfte Klimastabilität Klasse 3 (DIN EN 12219) übertrifft die Anforderungen für Kellerabgangs- und Wohnungsabschlusstüren.
WärmeSchutz WS4D
Sehr gute Wärmedämmung mit WS4D durch DoppelDämmung + Dichtung + Deckenanschluss
- Bauteilgeprüfter Dämmwert U = 0,58 bei WS4D (besser als für Außenfenster gefordert)
- Luftdichtheit Bodentreppe Klasse 4 (wie Fenster)
- Luftdichtheit Deckenanschluss-System a-Wert 0,01 (10x besser als die DIN 4108)
- Schadstoffarm (9-fach unter den Grenzwerten des Sentinel Haus Instituts)
- Klimastabilität Klasse 3 (besser als Wohnungsabschlusstüren)
Konfigurationsoptionen
Schutzgeländer
Alle Wellhöfer Bodentreppen können optional mit einem Schutzgeländer ausgestattet werden. Auch eine nachträgliche Montage ist möglich. Nur das Schutzgeländer von Wellhöfer bietet geprüfte Stabilität. Dabei wurde in Tests gemäß der ETB-Richtlinie eine Belastbarkeit von 500N nachgewiesen. Die vier massiven Pfosten werden innerhalb des Futterkastens der Dachbodentreppe besfestigt. Zwei Dreiecksstützen erhöhen die Belastbarkeit.
Handlauf
Die Bodentreppen-DIN (DIN EN 14975) empfiehlt einen Handlauf um beim Benutzen der Treppe stets mit einer Hand festen Halt zu finden. Der Handlauf kann auf Wunsch rechts oder links angebracht werden, oder auch beidseitig. Auch die Nachrüstung ist möglich.
Ab Raumhöhen über 272 cm sind technisch bedingt Handlauf links/beidseitig generell nicht mehr möglich. Abhängig von der gewählten Ausstattung kann dies auch bereits ab Raumhöhe 269 cm (z.B. bei FS30 & WS4D) der Fall sein.
Schloss
Die Zugangskontrolle zum Dachraum in drei Varianten (siehe Abbildung). Bei allen Varianten ist immer ein Schlüsselhalter zum Aufsetzen auf dem Zugstab im Lieferumfang enthalten. Bitte Einschränkungen beachten.
- Schloss vorbereitet für Profilzylinder: Für alle Treppentypen und Ausführungen möglich.
- Riegelschloss mit Rundzylinder: Technisch bedingt bei Bodentreppen mit beidseitigem FeuerSchutz (FS30 2S, FS90 2S) nicht möglich.
Optik
Breite Abdeckleisten
Statt der serienmäßigen Deckleisten (40 mm breit) können Sie bei Maßanfertigung optional 55 mm breite Deckleisten wählen. Auch die breiten Deckleisten haben ein abgerundetes Profil und sind immer passend auf Gehrung geschnitten. Durch das Stecksystem ist die Montage schnell und einfach. Die serienmäßigen Deckleisten stehen im Bezug auf das Bestellmaß der Wandöffnung umlaufend 2 cm über. Die optionalen breiten Deckleisten für maßgefertigte Kniestocktüren stehen im Bezug auf das Bestellmaß der Wandöffnung umlaufend 3,5 cm über.
Deckenbündige Ausführung
Die deckenbündige Ausführung sorgt für einen glatten Übergang zur Decke und macht die Treppe fast unsichtbar. Dazu gehören die glatte Sichtseite von unten durch zusätzlichen Unterdeckel, Ringöse und Abdichtscheibe in weiß, der ummantelte Zughaken und die Anputzleisten auf Gehrung zum deckenbündigen Anputzen bauseits. Das Einfach-Montage-System mit aushängbarem Deckel sorgt dabei für eine leichtere Montage und sauberes Einputzen.
⚠️ Bitte beachten sie folgenden Einschränkungen bei der deckenbündigen Ausführung: nur bei Deckenöffnungen bis max. 80 cm Breite.
Maße
Standard oder Maßanfertigung?
Die Bodentreppe ist in verschiedenen Normgrößen für die häufigsten Deckenöffnungsgrößen erhältlich.
Alternativ können Sie bei einer Maßanfertigung alle Maße selbst nach Ihren Bedürfnissen festlegen.
Maße | Standard (Alternative ansehen) | Nach Maß (aktuelle Auswahl) |
---|---|---|
Deckenöffnung Länge: | 110 cm, 120 cm, 130 cm, 140 cm | 100 - 160 cm |
Deckenöffnung Breite: | 60 cm, 70 cm | 50 - 100 cm |
Deckenstärke/Futterhöhe: | 25 cm | 17 - 90 cm* |
Lichte Raumhöhe | 197 - 360 cm | 197 - 360 cm |
Länge & Breite
Das Außenmaß des Futterkastens ist in Länge und Breite 1,5 cm geringer als das Bestellmaß Deckenöffnung, d.h. die "Einbauluft" ist bereits abgezogen.
Beispiel: Deckenöffnung (=Bestellmaß) Länge 140 cm x Breite 70 cm -> Außenmaß Futterkasten 138,5 x 68,5 cm.

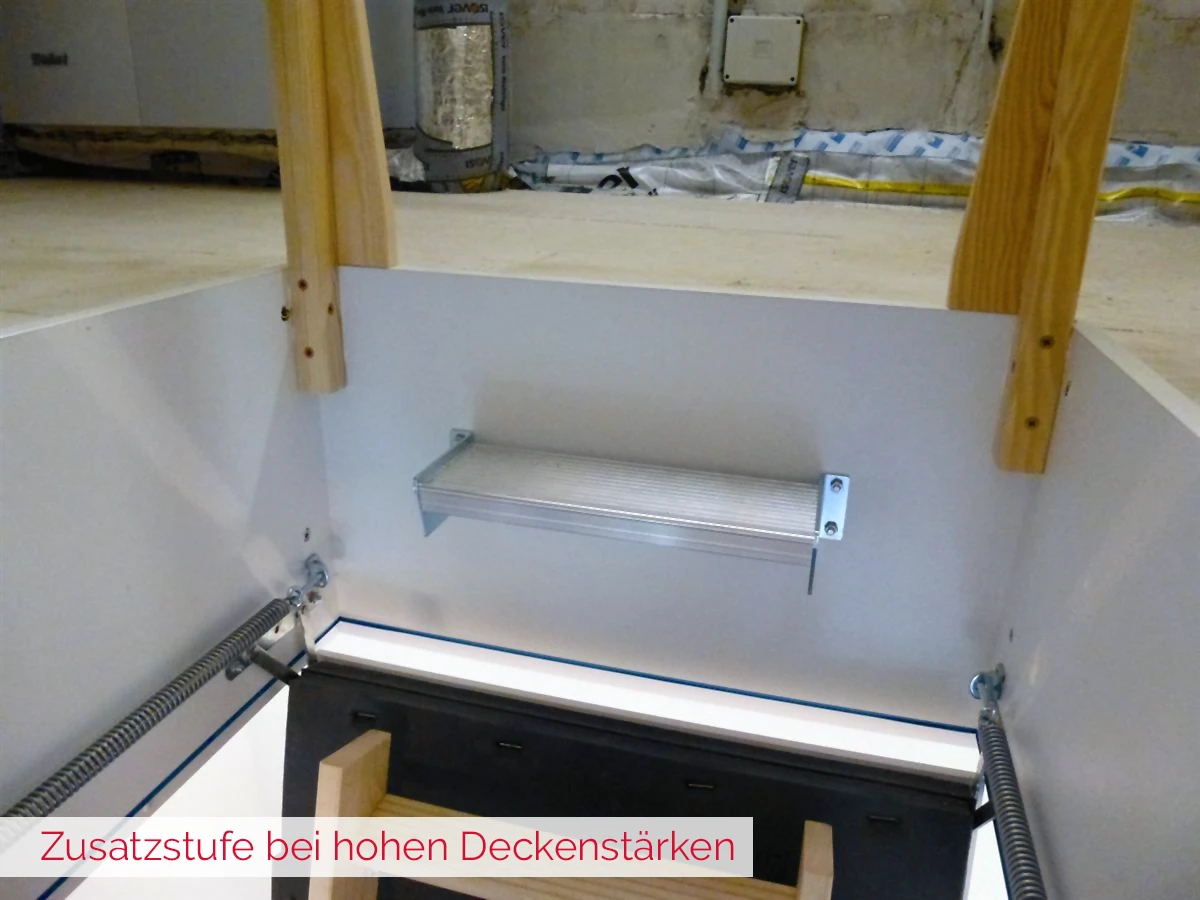

Deckenstärke/Futterhöhe
Bei Wellhöfer Bodentreppen beträgt die Normhöhe des Futterkastens 25 cm. Wird ein Futterkasten mit geringerer Höhe (<25 cm) bestellt, ist dieser nur an der Stirnseite (Austritt) auf die geringere Höhe abgesenkt/ausgeklinkt (Ansicht). Der Rest des Futterkastens hat umlaufend die Normhöhe 25 cm zur sicheren Befestigung des von der Bauordnung vorgeschriebenen Schutzgeländers.
Raumhöhe & Leiterlänge
Dreiteilige Bodentreppen von Wellhöfer besitzen einen Einstellbereich von +/- 5 cm. So kann das passende Treppenteil in diesem Bereich immer auf die entsprechende lichte Raumhöhe genau eingestellt werden. Hinweise zu Raumhöhe und Einstellung finden Sie hier.
Bitte beachten Sie die besonderen Bestimmungen zum Widerruf bei Maßanfertigungen. Weitere Informationen finden Sie hier.
Unterlagen zum Download
Mit freundlicher Unterstützung von wellhoefer.de:
- Wellhöfer Bodentreppe GutHolz Prospekt
- Wellhöfer Bodentreppe GutHolz Datenblatt
- Wellhöfer Bodentreppe GutHolz Einbauhinweis
- Prüfzeugnisse & Zertifizierungen: Klimastabilität Klasse 3, Dichtheit Klasse 4 a-Wert 0,01 Bodentreppe und Deckenanschluss, Luftschalldämmung
- Wellhöfer Benutzer- und Sicherheitshinweis
- Documents in English
- Wellhöfer Boden- & Scherentreppen Produktkatalog
- Klimageprüfte Bodentreppe? Klasse!
- Wohngesunde Bodentreppen - da können Sie durchatmen
- Brandschutzdecken und Bodentreppen - Auf was kommt es an?
Zusatzartikel
FlachdachAusstieg - sicher auf's Dach
Der zentrale Drehgriff ermöglicht die einfache Bedienung des Ausstiegs mit nur einer Hand. Durch Gasdruckfedern ist das leichte GFK-Satteldach selbstöffnend. Die beidseitige Verriegelung ist bereits werksseitig für ein Profilzylinder-Schloss vorbereitet.
Artikelnummer: | WH-BT-GH-MASS-WS4D-FSNO |
---|---|
Verfügbarkeit: | Auf Lager |
Produktfamilie: | GutHolz |
Material: | Holz |
Gewicht: | 36 kg |
Belastbarkeit: | 150 kg |
Treppentyp: | 3-teilig |
Funktionsweise: | Manuell |
Ausführung: | Maßanfertigung |
Lichte Raumhöhe: | 190 - 343 cm |
Deckenöffnung Länge: | 105 - 160 cm |
Deckenöffnung Breite: | 50 - 100 cm |
Deckenstärke Futterkasten: | 17 - 90 cm |
Stufentiefe: | 9 cm |
Zertifizierungen: | Haus Sentinel schadstoffgeprüft Haus Sentinel QNG Ready |
Klimaklasse: | Klasse 3 (in Anl. DIN EN 1121: 2000-06/09) |
Luftdichte: | Klasse 4 (in Anl. DIN EN 12207/1026:2016-09) mit a-Wert = 0,01 |
Dämmung: | 0,58 W/(m²K) |
Handlauf: | Optional (empfohlen für Benutzersicherheit) |
Schutzgeländer: | Optional |
