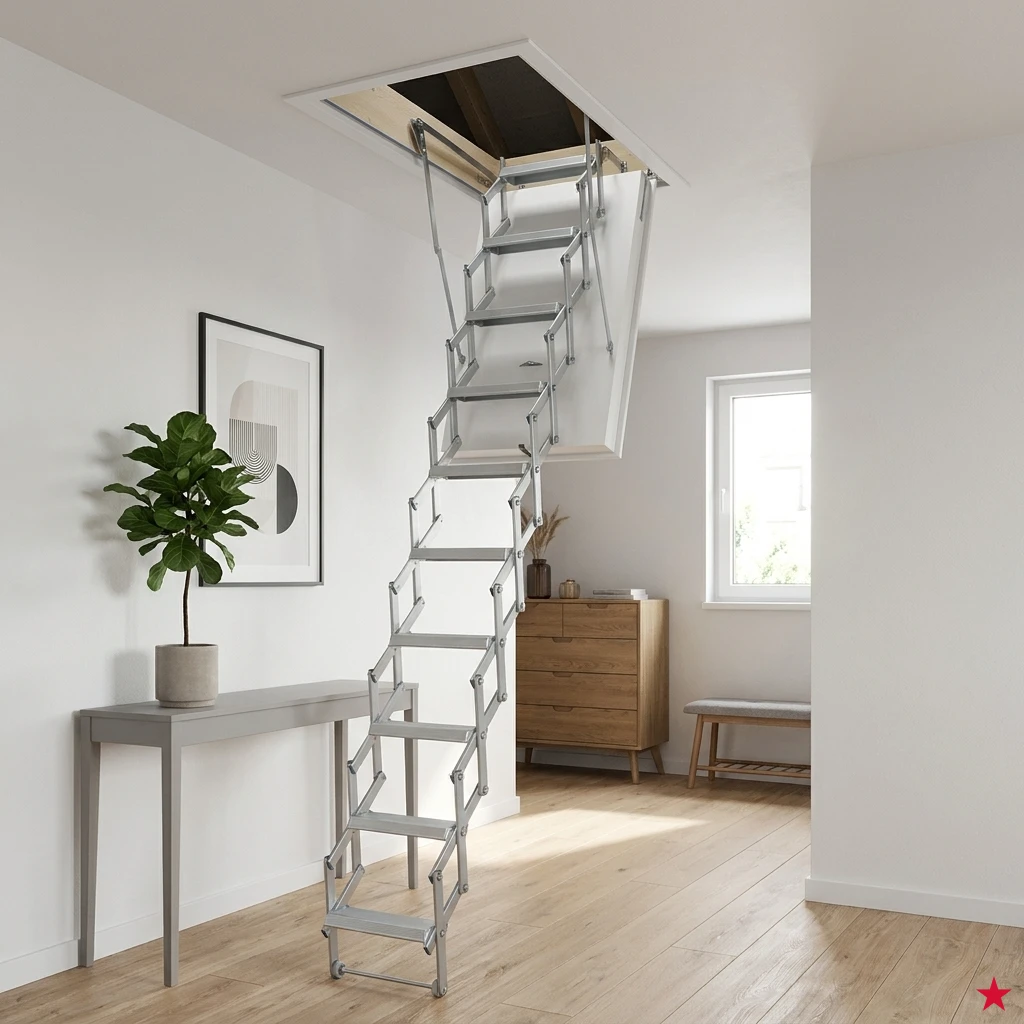

Wellhöfer Scherentreppe Liliput mit WärmeSchutz WS3D (Standardmaße)

L x B: 90 x 60 / 90 x 70 (beide bis R: 237) / 100 x 60 / 100 x 70
K: 25 | R: 190 - 374 (in cm)

Wir empfehlen die Nutzung des Bodentreppen-Konfigurators von Wellhöfer zur korrekten Bestimmung der Maße. So gehen Sie sicher, dass Ihre Konfiguration auch umsetzbar ist.

Nicht ganz passend? Sie finden den Artikel für individuelle Maße ebenfalls in unserem Shop.

WärmeSchutz-Varianten:

Hinweis: Sie haben im nachfolgenden Bestellprozess die Möglichkeit weitere Angaben zu machen oder Fragen zu stellen.
Wellhöfer Konfigurator für Bodentreppen Tipp: Übernehmen Sie im Anschluss an Ihre Konfiguration einfach Ihre Daten aus dem Konfigurator in unsere Produktauswahl.

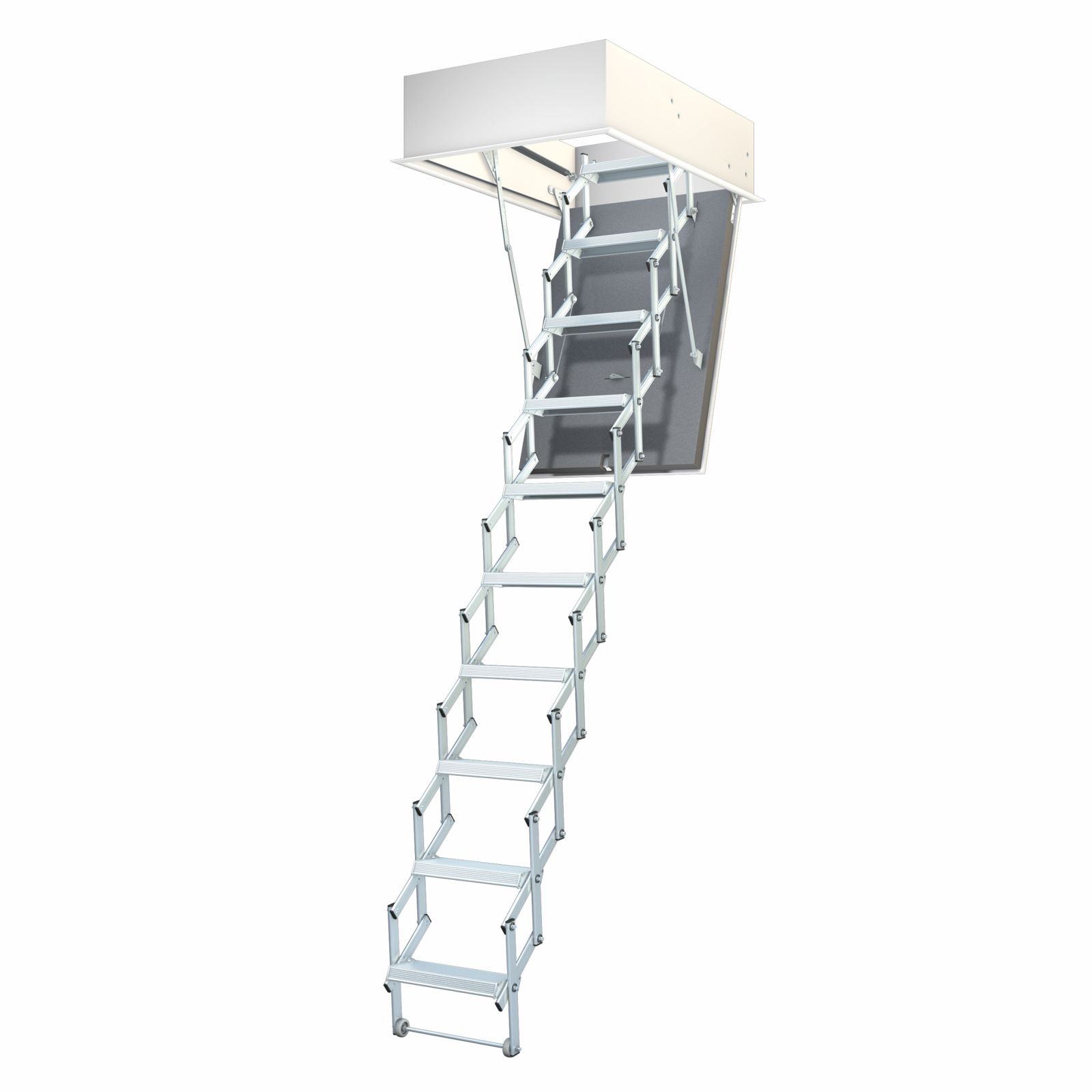

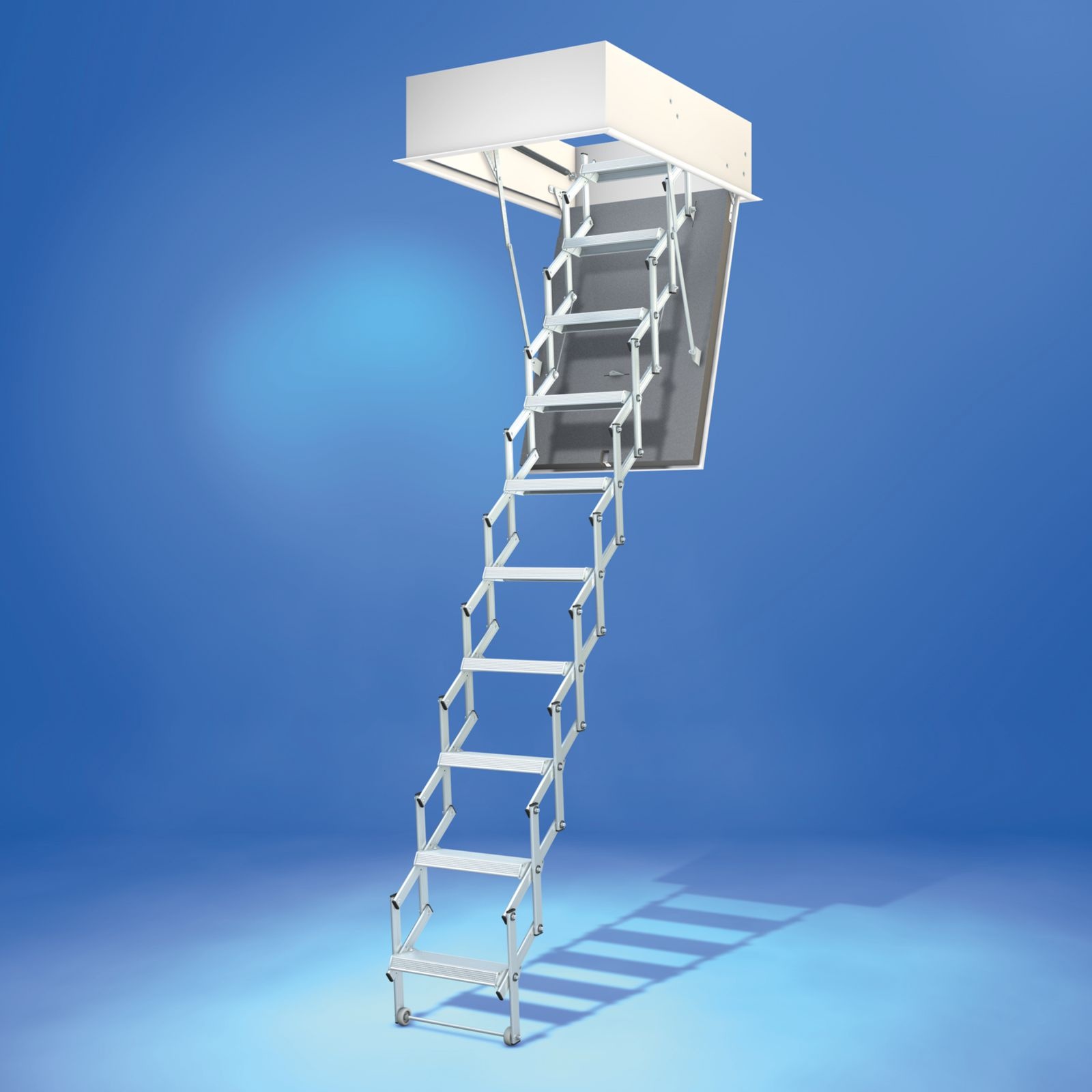

Liliput mit WärmeSchutz 3D - Die Scherentreppe für kleinsten Raum.

Die Scherentreppe aus Aluminium. Ideal bei engen Platzverhältnissen.
Der geringe Platzbedarf macht diese Dachbodentreppe besonders bei beengten Raumverhältnissen zur passenden Lösung. Die Scherentreppe wird einfach nach dem Ziehharmonika-Prinzip bedient. Dadurch benötigt man keinen zusätzlichen Platz zum Ausklappen der Treppe, wie dies bei dreiteiligen Falttreppen erforderlich ist. Das zusammengeschobene Scherentreppenpaket ist zudem kleiner als eine zusammengefaltete dreiteilige Treppe. Deshalb passt die Scherentreppe Liliput auch in deutlich kürzere Deckenöffnungen als mehrteilige Bodentreppen bei identischer Raumhöhe.
Die 11 cm tiefen Stufen sorgen für den sicheren Stand beim Begehen. Die Wellhöfer Scherentreppe Liliput entspricht der DIN EN 14975 und der DIN 3191, ist Dauertest geprüft und bietet 15 Jahre Garantie.

Ihre Vorteile bei der Wellhöfer Bodentreppe Liliput mit WärmeSchutz WS3D
  • Scherentreppe für kleine Deckenöffnungen und begrenzte Platzverhältnisse
  • 11 cm tiefe, gerillte Sicherheitsstufen
  • Leichtes Strangpress-Aluminium
  • DIN-gerechter Stufenabstand ohne Stolperfallen
  • Klimaklasse 3 stabilitätsgeprüft
  • Mit WärmeSchutz WS3D (inkl. geprüftem Deckenanschluss-System)
  • Bodentreppe luftdicht Klasse 4 bauteilgeprüft
Serienmäßige Vorteile bei Wellhöfer Dachbodentreppen
  • Futterkasten in MöbelQualität mit weißen Deckleisten auf Gehrung
  • Komplettes Einbaumaterial im Lieferumfang enthalten
  • Bauteilgeprüfte Wellhöfer-Qualität
  • Schadstoffarm
  • Kurzfristige und günstige Maßanfertigung möglich

Ausstattungsdetails

Einige der aufgeführten Ausstattungen sind optional erhältlich und werden entweder als Produktkonfiguration der Treppe oder als zusätzlicher Artikel ausgewählt.

WärmeSchutz - viel mehr als nur U-Wert!

Die Entscheidung für eine bestimmte Lukentreppe zum Dachboden fällt häufig aufgrund des U-Werts. Oft wird dabei nicht einmal beachtet, ob es sich dabei um einen unabhängig bauteilgeprüften oder herstellerberechneten U-Wert handelt. Unklare U-Werte und schwammige Behauptungen wie "Passivhaus-geeignet" machen den Vergleich unterschiedlicher Speichertreppen schwierig. Bei Wellhöfer Bodentreppen mit WärmeSchutz ist alles ganz klar: Prüfzeugnisse durch renomierte, unabhängige Institute belegen alle Werte und Aussagen.

Statt selbstberechneter Werte bietet der Wellhöfer WärmeSchutz U-Werte, die von unabhängigen Instituten im sogenannten Heizkasten-Verfahren für das gesamte Bauteil geprüft wurden (DIN EN ISO 12567). Die beste Dämmung bleibt wirkungslos, wenn Luft durch Fugen entweicht. Mit Klasse 4 (DIN EN 12207) sind die Bodentreppen so dicht wie Fenster. Im Differenzklima (unten warmfeuchte Wohnraumluft, oben kalter Dachraum) sind Lukentreppen in obersten Geschossdecken starken Temperatur- und Feuchtigkeitsschwankungen ausgesetzt. Da darf sich nichts verziehen. Die geprüfte Klimastabilität Klasse 3 (DIN EN 12219) übertrifft die Anforderungen für Kellerabgangs- und Wohnungsabschlusstüren.

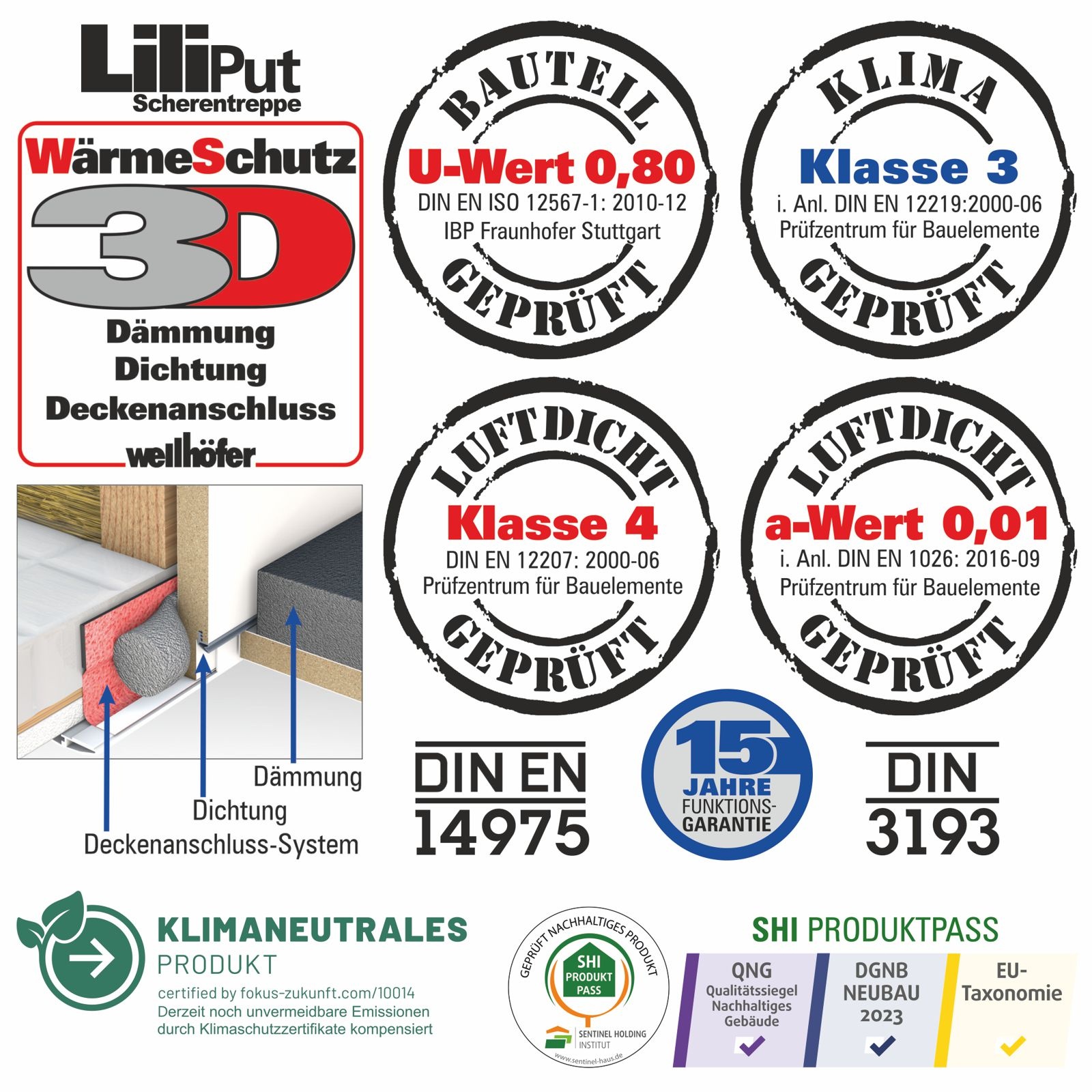

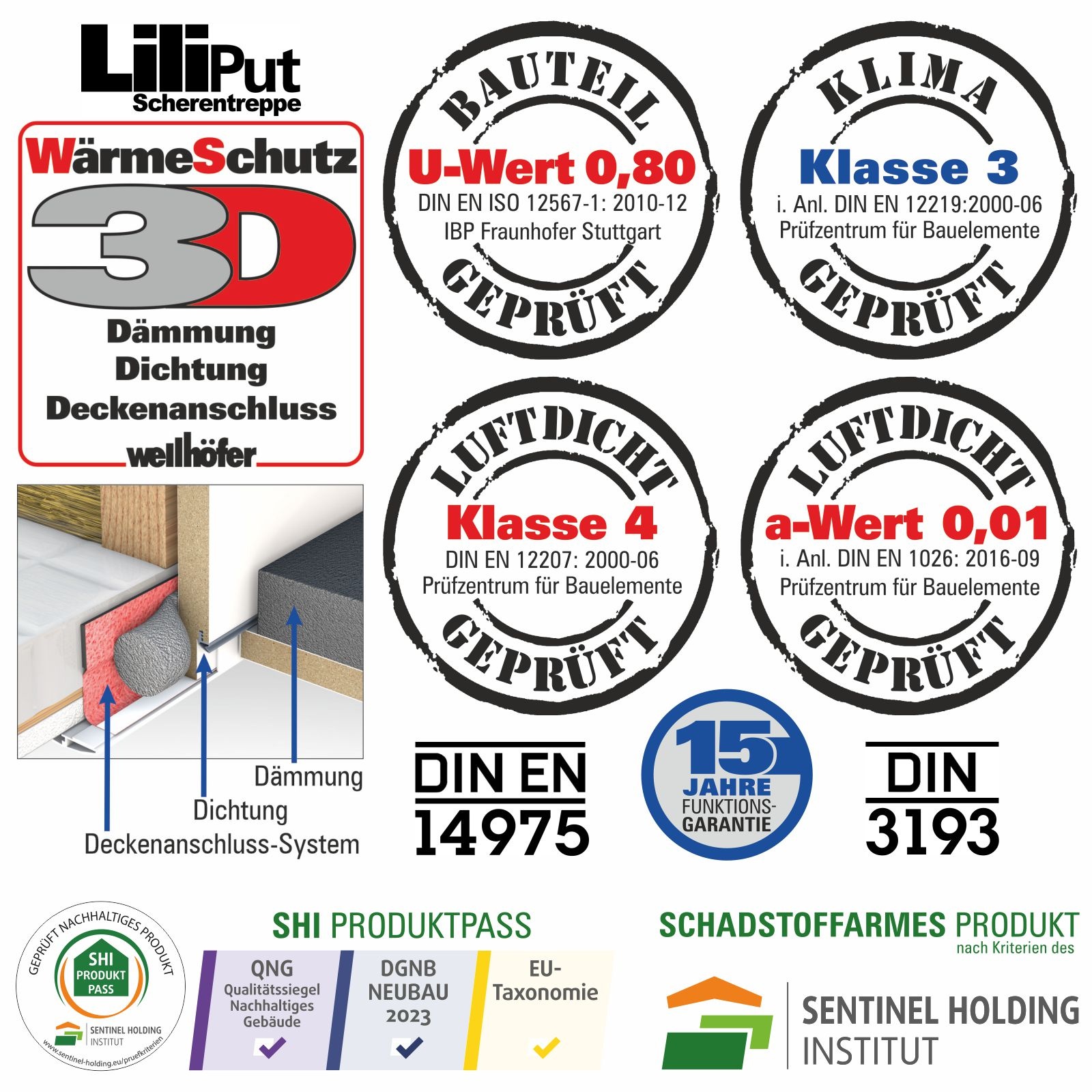

WärmeSchutz WS3D

Standardmäßig guter Schutz mit WS3D durch Dämmung + Dichtung + Deckenanschluss

  • Bauteilgeprüfter Dämmwert U = 0,80
  • Luftdichtheit Bodentreppe Klasse 4 (wie Fenster)
  • Luftdichtheit Deckenanschluss-System a-Wert 0,01 (10x besser als die DIN 4108)
  • Schadstoffarm (9-fach unter den Grenzwerten des Sentinel Haus Instituts)
  • Klimastabilität Klasse 3 (besser als Wohnungsabschlusstüren)
Alternativen zu WS3D

Konfigurationsoptionen

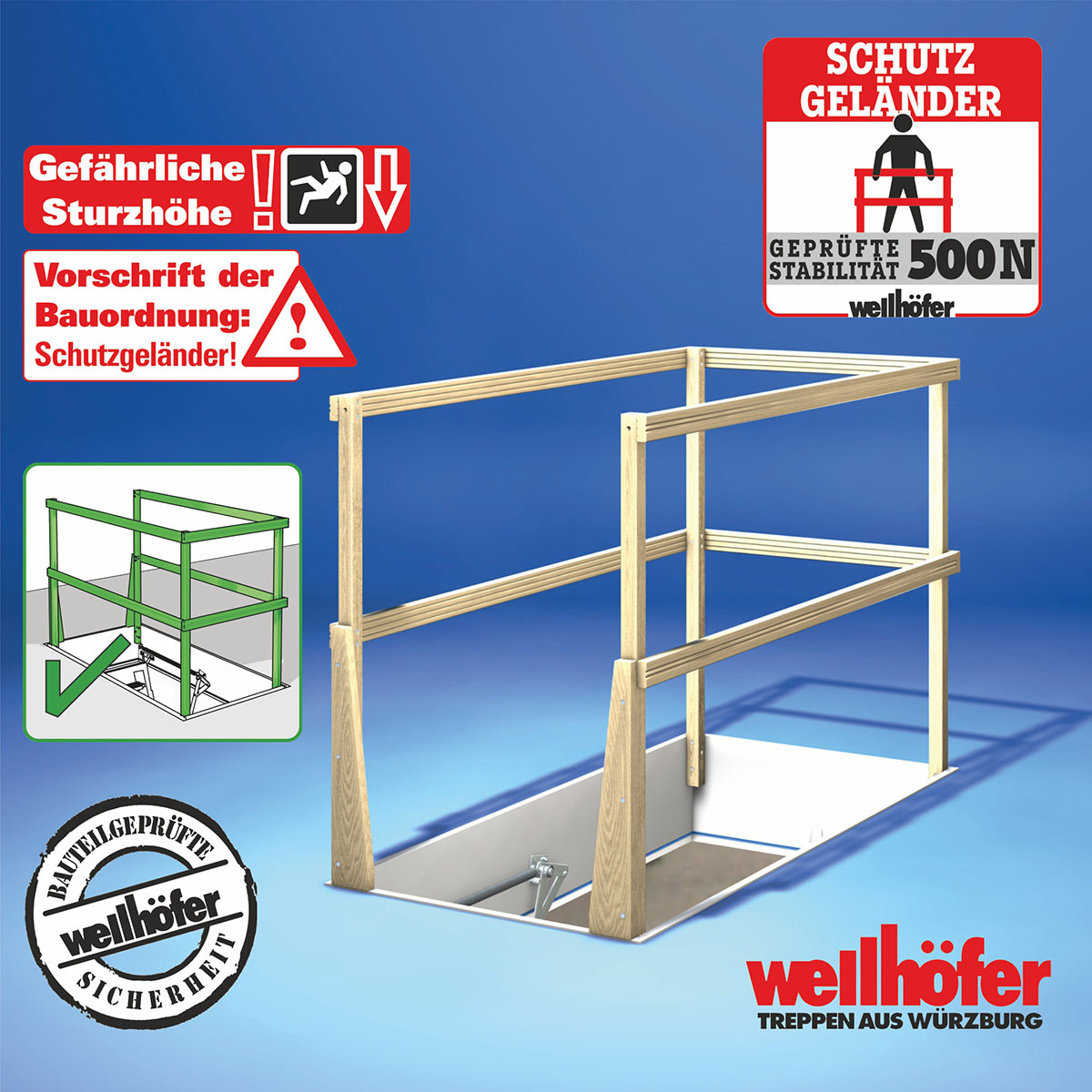

Schutzgeländer

Alle Wellhöfer Bodentreppen können optional mit einem Schutzgeländer ausgestattet werden. Auch eine nachträgliche Montage ist möglich. Nur das Schutzgeländer von Wellhöfer bietet geprüfte Stabilität. Dabei wurde in Tests gemäß der ETB-Richtlinie eine Belastbarkeit von 500N nachgewiesen. Die vier massiven Pfosten werden innerhalb des Futterkastens der Dachbodentreppe besfestigt. Zwei Dreiecksstützen erhöhen die Belastbarkeit.

Handlauf

Die Bodentreppen-DIN (DIN EN 14975) empfiehlt einen Handlauf um beim Benutzen der Treppe stets mit einer Hand festen Halt zu finden. Der Handlauf kann auf Wunsch rechts oder links angebracht werden, oder auch beidseitig. Auch die Nachrüstung ist möglich.

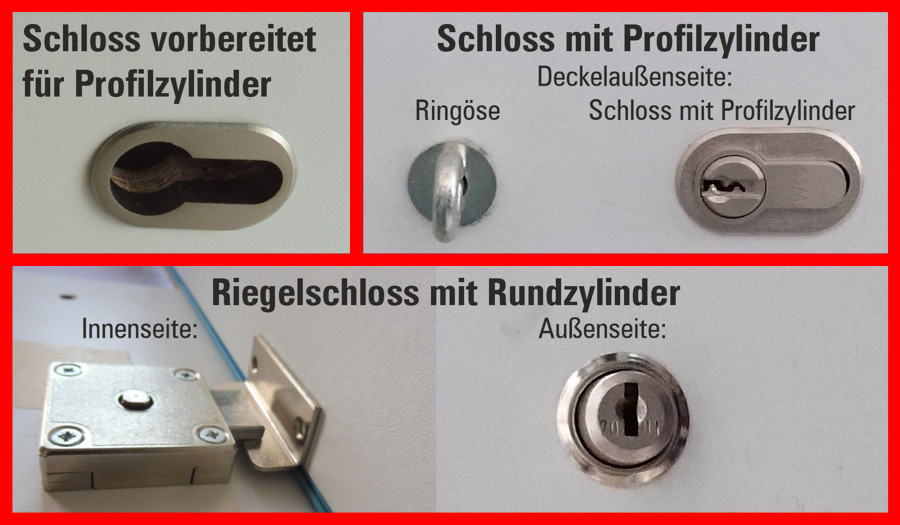

Schloss

Die Zugangskontrolle zum Dachraum in drei Varianten (siehe Abbildung). Bei allen Varianten ist immer ein Schlüsselhalter zum Aufsetzen auf dem Zugstab im Lieferumfang enthalten. Bitte Einschränkungen beachten.

  • Schloss vorbereitet für Profilzylinder: Für alle Treppentypen und Ausführungen möglich.
  • Riegelschloss mit Rundzylinder: Technisch bedingt bei Bodentreppen mit beidseitigem FeuerSchutz (FS30 2S, FS90 2S) nicht möglich.
  • Schloss mit Profilzylinder: Nur für Bodentreppen mit beidseitigem FeuerSchutz (FS30 2S, FS90 2S) erhältlich.

FeuerSchutz

Für Wellhöfer Bodentreppen gibt es auf Wunsch den richtigen FeuerSchutz für alle Brandschutzanforderungen - bauteilgeprüft für Bodentreppe und Einbaufuge:

  • Feuerwiderstandsdauer 30 Minuten von unten / EI230 nach ÖNORM B 3860 (FS30)
  • Feuerwiderstandsdauer 30 Minuten von oben und unten (FS30 2S)
  • Feuerwiderstandsdauer 90 Minuten von oben und unten (FS90 2S)

Maße

Standard oder Maßanfertigung?

Die Bodentreppe ist in verschiedenen Normgrößen für die häufigsten Deckenöffnungsgrößen erhältlich.
Alternativ können Sie bei einer Maßanfertigung alle Maße selbst nach Ihren Bedürfnissen festlegen.

Maße Standard (aktuelle Auswahl) Nach Maß (Alternative ansehen)
Deckenöffnung Länge: 90, 100 cm 75 - 160 cm
Deckenöffnung Breite: 60, 70 cm 50 - 100 cm
Deckenstärke/Futterhöhe: 25 cm 17 - 90 cm
Lichte Raumhöhe 190 - 374 cm 190 - 410 cm

Länge & Breite

Das Außenmaß des Futterkastens ist in Länge und Breite 1,5 cm geringer als das Bestellmaß Deckenöffnung, d.h. die "Einbauluft" ist bereits abgezogen.
Beispiel: Deckenöffnung (=Bestellmaß) Länge 140 cm x Breite 70 cm -> Außenmaß Futterkasten 138,5 x 68,5 cm.


Unterlagen zum Download

Mit freundlicher Unterstützung von wellhoefer.de:


Zusatzartikel

FlachdachAusstieg - sicher auf's Dach

Der zentrale Drehgriff ermöglicht die einfache Bedienung mit nur einer Hand. Durch Gasdruckfedern ist das leichte GFK-Satteldach selbstöffnend. Die beidseitige Verriegelung ist bereits werksseitig für ein Profilzylinder-Schloss vorbereitet.

Artikelnummer: WH-BT-LP-STD-WSNO-90x60
Produktfamilie: Liliput
Material: Aluminium
Gewicht: Je nach Ausführung: 35 kg (ohne WärmeSchutz), 36 kg (3D), 37 kg (4D), 42 kg (Passivhaus)
Belastbarkeit: 150 kg
Treppentyp: Scherentreppe
Funktionsweise: Manuell
Ausführung: Standardgröße
Lichte Raumhöhe: 190 - 374 cm
Deckenöffnung Länge: 90, 100 cm
Deckenöffnung Breite: 60, 70 cm
Deckenstärke Futterkasten: 25 cm
Stufentiefe: 11 cm
Klimaklasse: Klasse 3 (in Anl. DIN EN 1121: 2000-06/09)
Luftdichte: Klasse 4 (in Anl. DIN EN 12207/1026:2016-09) mit a-Wert = 0,01
Dämmung: 0,8 W/(m²K)
Handlauf: Optional (empfohlen für Benutzersicherheit)
Schutzgeländer: Optional
