Nach Maß - L: 90 - 160 | B: 55 - 80
K: 25 - 90 | R: 190 - 319 (in cm)

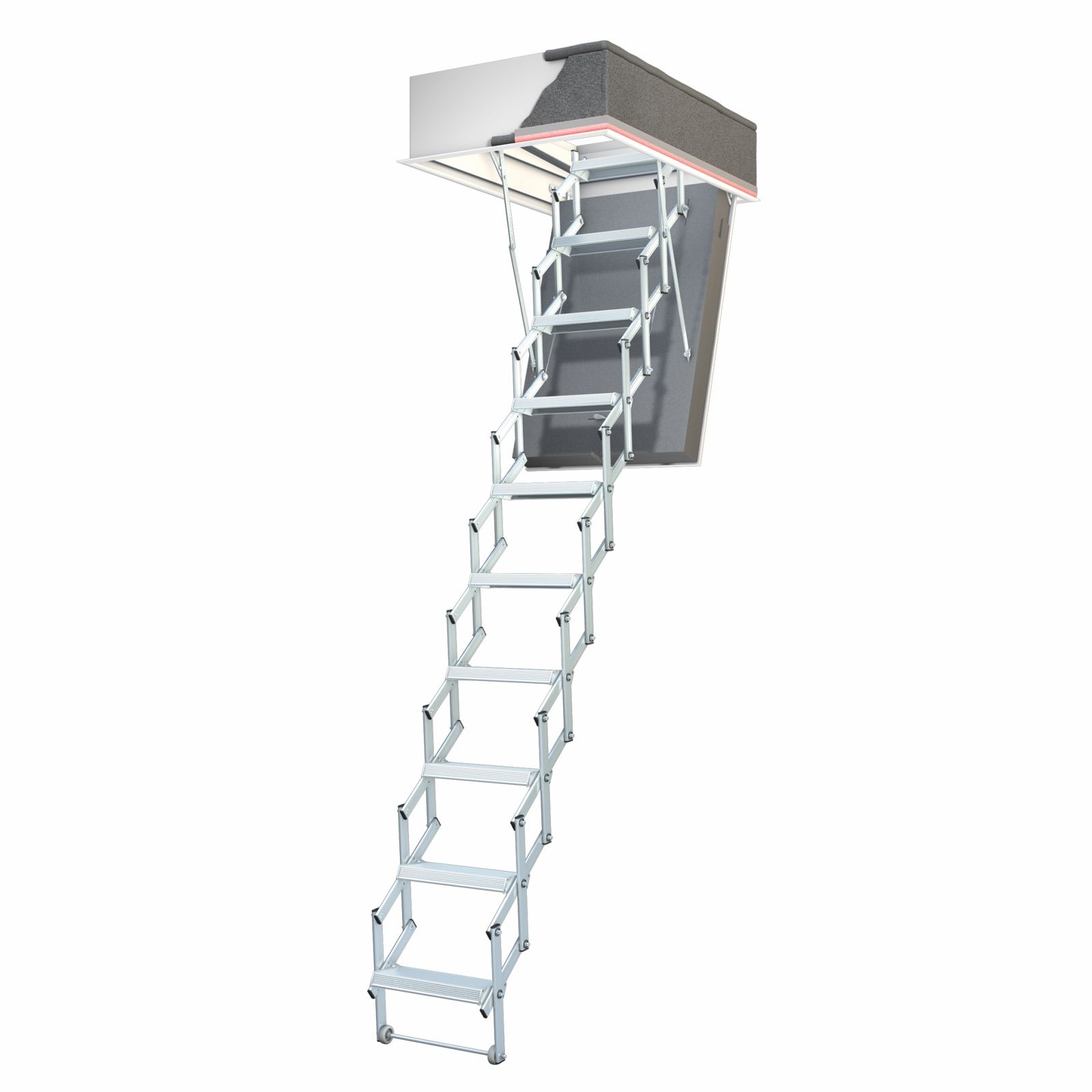

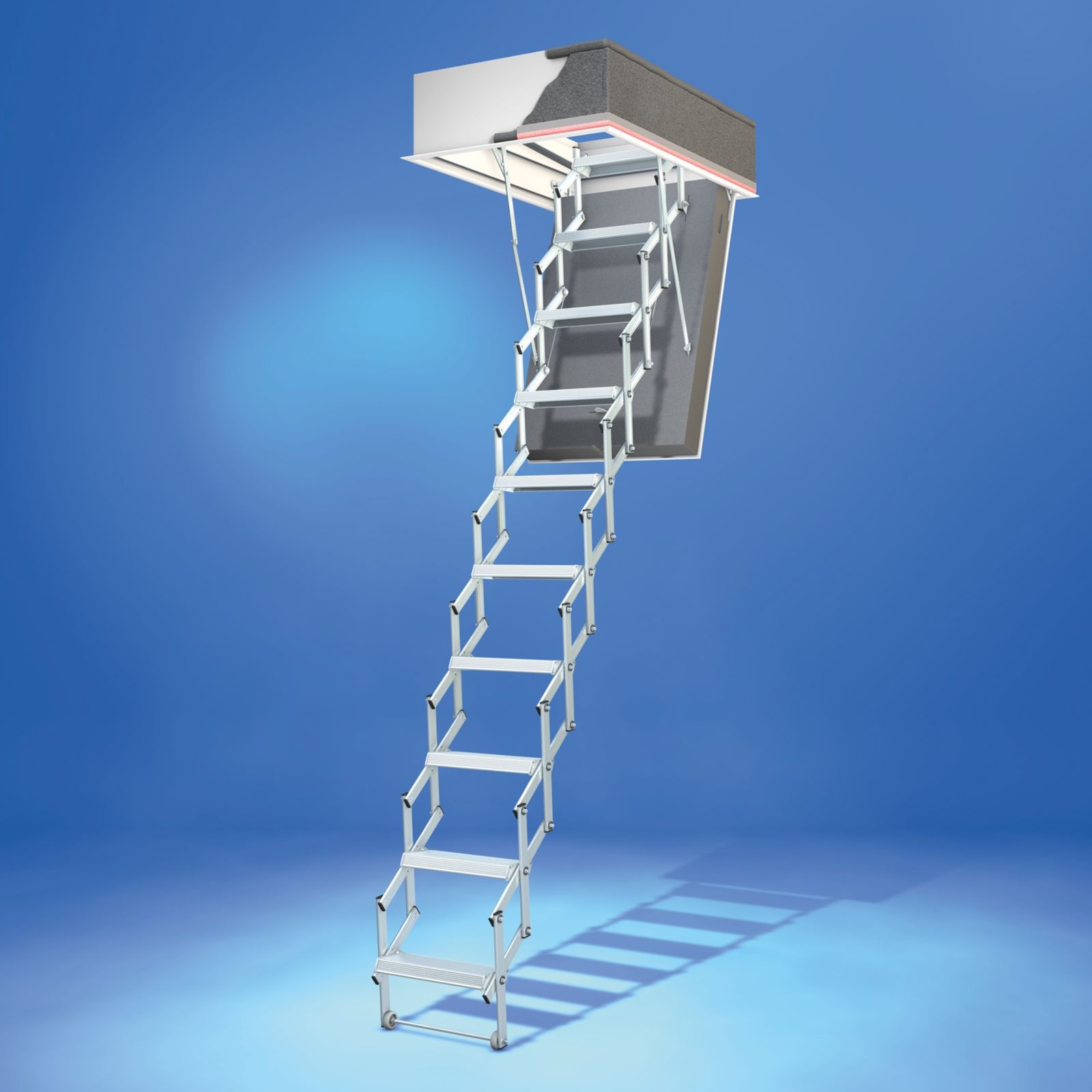

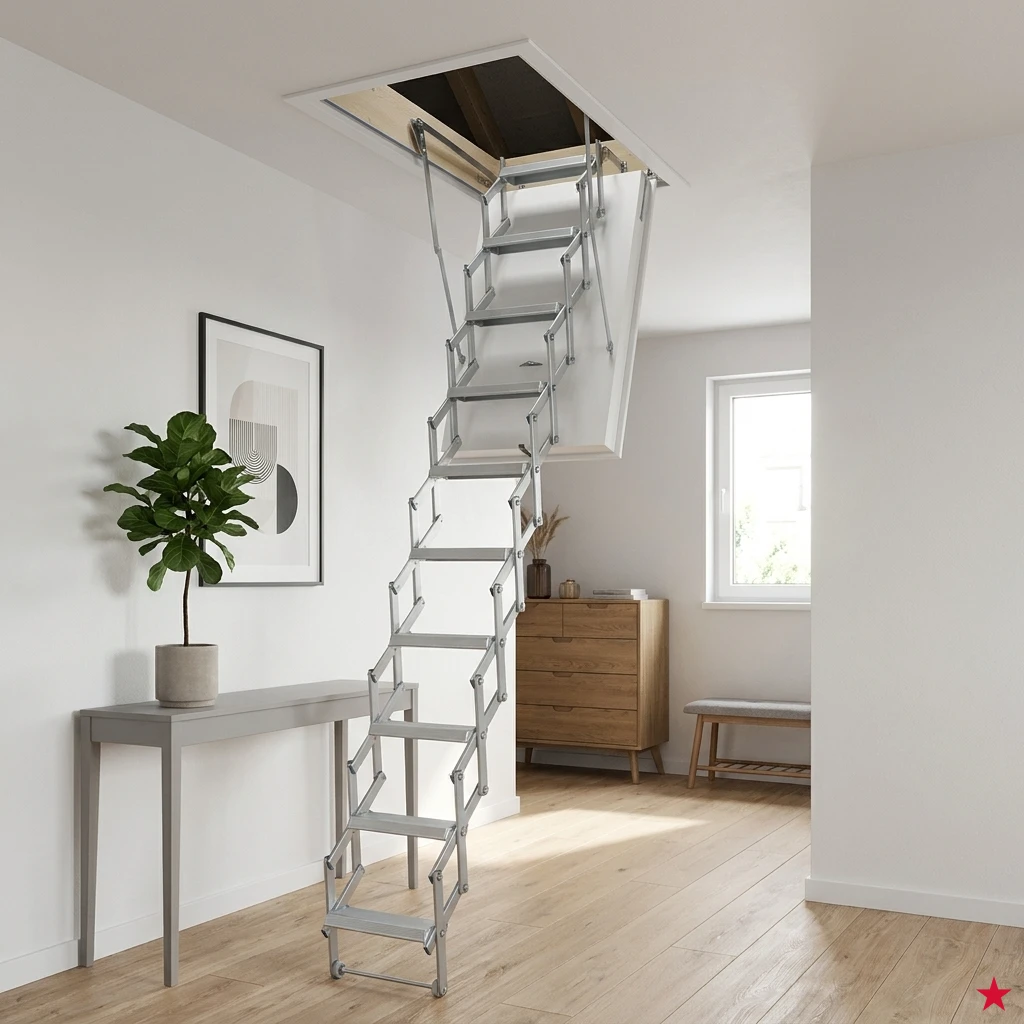

Liliput mit WärmeSchutz Passivhaus nach Maß - Die Scherentreppe für kleinsten Raum.
Die Scherentreppe aus Aluminium. Ideal bei engen Platzverhältnissen.
Der geringe Platzbedarf macht diese Dachbodentreppe besonders bei beengten Raumverhältnissen zur passenden Lösung. Die Scherentreppe wird einfach nach dem Ziehharmonika-Prinzip bedient. Dadurch benötigt man keinen zusätzlichen Platz zum Ausklappen der Treppe, wie dies bei dreiteiligen Falttreppen erforderlich ist. Das zusammengeschobene Scherentreppenpaket ist zudem kleiner als eine zusammengefaltete dreiteilige Treppe. Deshalb passt die Scherentreppe Liliput auch in deutlich kürzere Deckenöffnungen als mehrteilige Bodentreppen bei identischer Raumhöhe.
Die 11 cm tiefen Stufen sorgen für den sicheren Stand beim Begehen. Die Wellhöfer Scherentreppe Liliput entspricht der DIN EN 14975 und der DIN 3191, ist Dauertest geprüft und bietet 15 Jahre Garantie.
[BT] [MASS] L:90 L:94 L:100 L:110 L:111 L:120 L:122 L:130 L:140 L:144 | B:55 B:60 B:62 B:70 B:72 | R:190 R:200 R:210 R:220 R:230 R:240 R:250 R:260 R:270 R:280 R:290 R:300 R:310
Ihre Vorteile bei der Wellhöfer Bodentreppe Liliput mit WärmeSchutz WSPH
- Scherentreppe für kleine Deckenöffnungen und begrenzte Platzverhältnisse
- 11 cm tiefe, gerillte Sicherheitsstufen
- Leichtes Strangpress-Aluminium
- DIN-gerechter Stufenabstand ohne Stolperfallen
- Klimaklasse 3 stabilitätsgeprüft
- Mit WärmeSchutz WSPH (inkl. geprüftem Deckenanschluss-System)
- Bodentreppe luftdicht Klasse 4 bauteilgeprüft
Serienmäßige Vorteile bei Wellhöfer Dachbodentreppen
- Futterkasten in MöbelQualität mit weißen Deckleisten auf Gehrung
- Komplettes Einbaumaterial im Lieferumfang enthalten
- Bauteilgeprüfte Wellhöfer-Qualität
- Schadstoffarm
- Kurzfristige und günstige Maßanfertigung möglich
Ausstattungsdetails
Einige der aufgeführten Ausstattungen sind optional erhältlich und werden entweder als Produktkonfiguration der Treppe oder als zusätzlicher Artikel ausgewählt.
WärmeSchutz - viel mehr als nur U-Wert!
Die Entscheidung für eine bestimmte Lukentreppe zum Dachboden fällt häufig aufgrund des U-Werts. Oft wird dabei nicht einmal beachtet, ob es sich dabei um einen unabhängig bauteilgeprüften oder herstellerberechneten U-Wert handelt. Unklare U-Werte und schwammige Behauptungen wie "Passivhaus-geeignet" machen den Vergleich unterschiedlicher Speichertreppen schwierig. Bei Wellhöfer Bodentreppen mit WärmeSchutz ist alles ganz klar: Prüfzeugnisse durch renomierte, unabhängige Institute belegen alle Werte und Aussagen.
Statt selbstberechneter Werte bietet der Wellhöfer WärmeSchutz U-Werte, die von unabhängigen Instituten im sogenannten Heizkasten-Verfahren für das gesamte Bauteil geprüft wurden (DIN EN ISO 12567). Die beste Dämmung bleibt wirkungslos, wenn Luft durch Fugen entweicht. Mit Klasse 4 (DIN EN 12207) sind die Bodentreppen so dicht wie Fenster. Im Differenzklima (unten warmfeuchte Wohnraumluft, oben kalter Dachraum) sind Lukentreppen in obersten Geschossdecken starken Temperatur- und Feuchtigkeitsschwankungen ausgesetzt. Da darf sich nichts verziehen. Die geprüfte Klimastabilität Klasse 3 (DIN EN 12219) übertrifft die Anforderungen für Kellerabgangs- und Wohnungsabschlusstüren.
Bester WärmeSchutz WSPH - Zertifizierte Passivhaus-Komponente für kaltes Klima mit DoppelDämmung, DoppelDichtung
"Passivhausgeeignet", "Passivhaustauglich", "Passivhaus-Anschluss", erfundene Energieklassen oder U-Werte ohne Nachweis - die Auswahl der Dachtreppe wird oft durch schwammige Werbeaussagen und oberflächliches U-Wert-Feilschen erschwert. Die offizielle Zertifizierung durch das Passivhaus-Institut bezieht sich auf die eingebaute Bodentreppe in der Geschossdecke inklusive der Wärmebrücken und sorgt so für umfassende Sicherheit. Die Sicherheit der Zertifizierung gilt bei Bodentreppen mit WärmeSchutz WSPH auch für die kritische Einbaufuge. Maximierte DoppelDämmung, neue DoppelDichtung und das zertifizierte PH-Anschluss-System erfüllen die strengen Kriterien und sorgen für hervorragende Werte:
- Einbaufuge: zertifiziertes PH-Anschluss-System (Dichtband + Dämmzöpfe + Dämmperlen) zur Reduzierung der Wärmebrücken
- Bauteilgeprüfter Dämmwert U = 0,48 W/(m²K)
- Wärmebrückenverlustkoeffizient ψ = 0,05 W/(mK) Holzbalkendecke, ψ = 0,07 W/(mK) Betondecke
Die Wärmebrücke zwischen Lukentreppe und Decke ist die kritische Schwachstelle. Das zertifizierte PH-Anschluss-System sorgt für die deutliche Reduzierung der Wärmebrücken. Dichtband, Dämmzöpfe und Dämmperlen für die 2 cm breite Einbaufuge sind immer im Lieferumfang enthalten.
Alternativen zu WSPH
- Mit WärmeSchutz WS3D (Dämmung + Dichtung + Deckenanschluss)
- Mit WärmeSchutz WS4D (DoppelDämmung + Dichtung + Deckenanschluss)
Breite Abdeckleisten
Statt der normalen Deckleisten (40 mm breit) sind bei Bodentreppen mit WSPH 55 mm breite Deckenleisten serienmäßig. Auch die breiten Deckleisten haben ein abgerundetes Profil und sind immer passend auf Gehrung geschnitten. Durch das Stecksystem ist die Montage schnell und einfach. Die breiten Deckleisten für maßgefertigte Bodentreppen stehen im Bezug auf das Bestellmaß der Wandöffnung umlaufend 2,5 cm über.
Konfigurationsoptionen
Schutzgeländer
Alle Wellhöfer Bodentreppen können optional mit einem Schutzgeländer ausgestattet werden. Auch eine nachträgliche Montage ist möglich. Nur das Schutzgeländer von Wellhöfer bietet geprüfte Stabilität. Dabei wurde in Tests gemäß der ETB-Richtlinie eine Belastbarkeit von 500N nachgewiesen. Die vier massiven Pfosten werden innerhalb des Futterkastens der Dachbodentreppe besfestigt. Zwei Dreiecksstützen erhöhen die Belastbarkeit.
Handlauf
Die Bodentreppen-DIN (DIN EN 14975) empfiehlt einen Handlauf um beim Benutzen der Treppe stets mit einer Hand festen Halt zu finden. Der Handlauf kann auf Wunsch rechts oder links angebracht werden, oder auch beidseitig. Auch die Nachrüstung ist möglich.

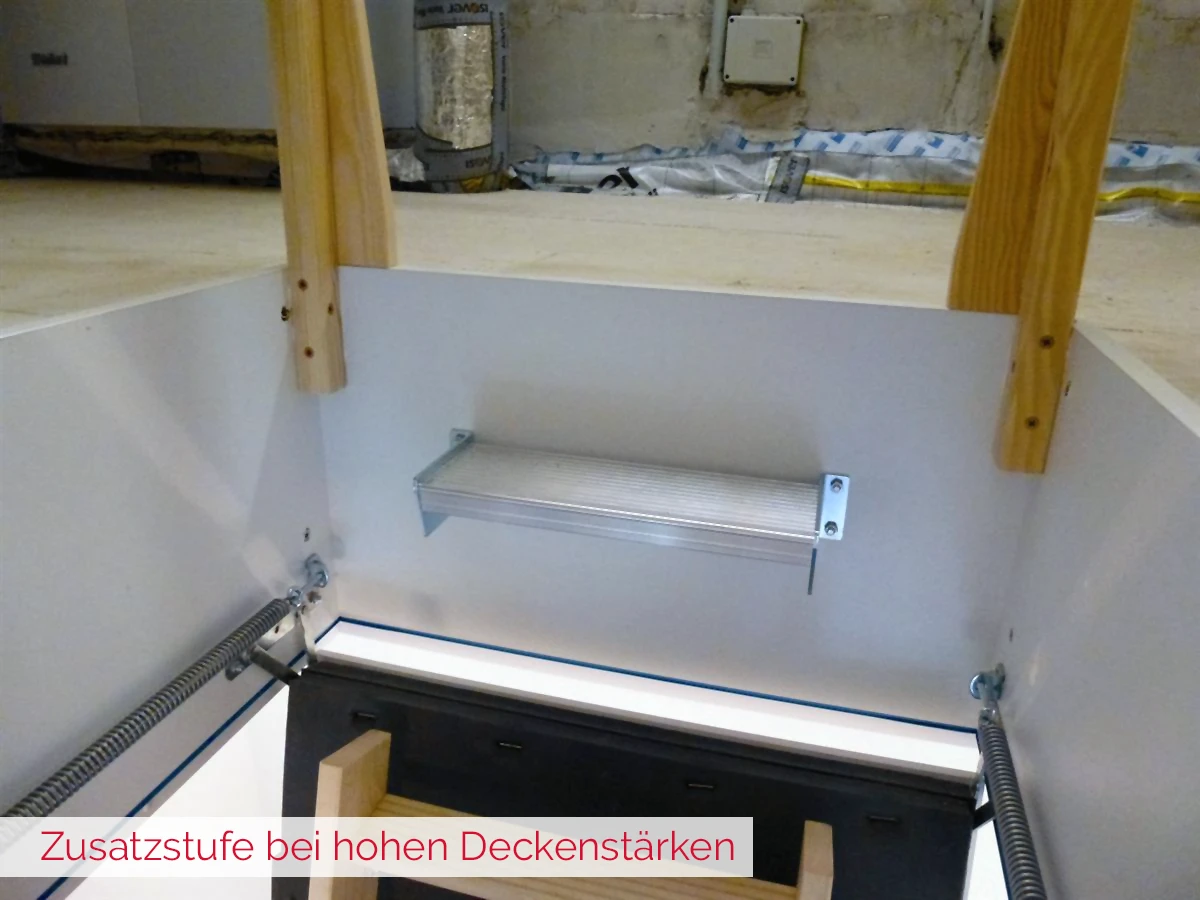

Bitte die Einschränkungen bei speziellen Deckenstärken und Futterkastenlänge beachten (Skizze).

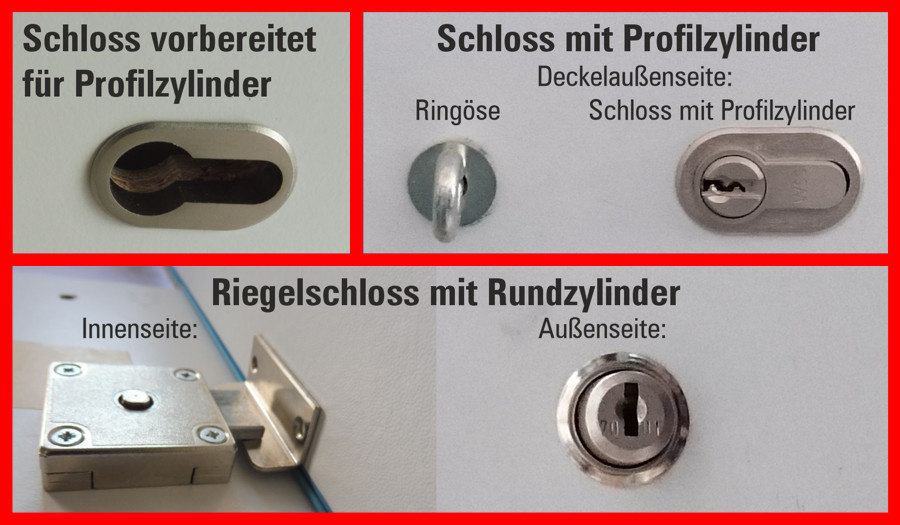

Schloss
Die Zugangskontrolle zum Dachraum in drei Varianten (siehe Abbildung). Bei allen Varianten ist immer ein Schlüsselhalter zum Aufsetzen auf dem Zugstab im Lieferumfang enthalten. Bitte Einschränkungen beachten.
- Schloss vorbereitet für Profilzylinder: Für alle Treppentypen und Ausführungen möglich.
- Riegelschloss mit Rundzylinder: Technisch bedingt bei Bodentreppen mit beidseitigem FeuerSchutz (FS30 2S, FS90 2S) nicht möglich.
Maße
Standard oder Maßanfertigung?
Die Bodentreppe ist in verschiedenen Normgrößen für die häufigsten Deckenöffnungsgrößen erhältlich.
Alternativ können Sie bei einer Maßanfertigung alle Maße selbst nach Ihren Bedürfnissen festlegen.
Maße | Standard (Alternative ansehen) | Nach Maß (aktuelle Auswahl) |
---|---|---|
Deckenöffnung Länge: | 90, 100 cm | 90 - 160 cm |
Deckenöffnung Breite: | 60, 70 cm | 55 - 80 cm |
Deckenstärke/Futterhöhe: | 25 cm | 25 - 90 cm |
Lichte Raumhöhe | 190 - 374 cm | 190 - 319 cm |
Länge & Breite
Das Außenmaß des Futterkastens ist in Länge und Breite 1,5 cm geringer als das Bestellmaß Deckenöffnung, d.h. die "Einbauluft" ist bereits abgezogen.
Beispiel: Deckenöffnung (=Bestellmaß) Länge 140 cm x Breite 70 cm -> Außenmaß Futterkasten 138,5 x 68,5 cm.
Deckenstärke/Futterhöhe
Bei Wellhöfer Bodentreppen beträgt die Normhöhe des Futterkastens 25 cm. Wird ein Futterkasten mit geringerer Höhe (<25 cm) bestellt, ist dieser nur an der Stirnseite (Austritt) auf die geringere Höhe abgesenkt/ausgeklinkt (Ansicht). Der Rest des Futterkastens hat umlaufend die Normhöhe 25 cm zur sicheren Befestigung des von der Bauordnung vorgeschriebenen Schutzgeländers.
Bitte beachten Sie die besonderen Bestimmungen zum Widerruf bei Maßanfertigungen. Weitere Informationen finden Sie hier.
Unterlagen zum Download
Mit freundlicher Unterstützung von wellhoefer.de:
- Wellhöfer Scherentreppe Liliput Prospekt
- Wellhöfer Scherentreppe Liliput Datenblatt
- Wellhöfer Scherentreppe Liliput Einbauhinweis (Zusatz FS30)
- Prüfzeugnisse & Zertifizierungen: Klimastabilität Klasse 3, Dichtheit Klasse 4 a-Wert 0,01 Bodentreppe und Deckenanschluss, Passivhaus-Zertifizierung WärmeSchutz WSPH, Luftschalldämmung
- Einbauhinweis PH-Anschluss-System für WärmeSchutz WSPH
- Documents in English
- Wellhöfer Boden- & Scherentreppen Produktkatalog
- Klimageprüfte Bodentreppe? Klasse!
- Wohngesunde Bodentreppen - da können Sie durchatmen
- Brandschutzdecken und Bodentreppen - Auf was kommt es an?
Zusatzartikel
FlachdachAusstieg - sicher auf's Dach
Der zentrale Drehgriff ermöglicht die einfache Bedienung mit nur einer Hand. Durch Gasdruckfedern ist das leichte GFK-Satteldach selbstöffnend. Die beidseitige Verriegelung ist bereits werksseitig für ein Profilzylinder-Schloss vorbereitet.
Artikelnummer: | WH-BT-LP-MASS-WSPH-FSNO |
---|---|
Verfügbarkeit: | Auf Lager |
Lieferzeit: | 3-7 Werktage (+4 bei FeuerSchutz) |
Produktfamilie: | Liliput |
Material: | Aluminium |
Gewicht: | Je nach Ausführung: 35 kg (ohne WärmeSchutz), 36 kg (3D), 37 kg (4D), 42 kg (Passivhaus) |
Belastbarkeit: | 150 kg |
Treppentyp: | Scherentreppe |
Funktionsweise: | Manuell |
Ausführung: | Maßanfertigung |
Lichte Raumhöhe: | 190 - 319 cm |
Deckenöffnung Länge: | 75 - 160 cm |
Deckenöffnung Breite: | 50 - 100 cm |
Deckenstärke Futterkasten: | 17 - 90 cm |
Stufentiefe: | 11 cm |
Zertifizierungen: | Haus Sentinel schadstoffgeprüft Haus Sentinel QNG Ready |
Klimaklasse: | Klasse 3 (in Anl. DIN EN 1121: 2000-06/09) |
Luftdichte: | Klasse 4 (in Anl. DIN EN 12207/1026:2016-09) mit a-Wert = 0,01 |
Dämmung: | 0,48 W/(m²K) |
Handlauf: | Optional (empfohlen für Benutzersicherheit) |
Schutzgeländer: | Optional |
